Utilisation de Balloon Prediction -
La Cambridge University Space Flight (CUSF) est une association d'étudiants fondée en 2006 dont le but est d'étudier, de réaliser et de lancer avec des petits moyens des fusées et des ballons sondes.
Leur site Internet propose en ligne un outil de calcul de trajectoire de ballons très pratique : le landing predictor. Il est complété par une deuxième application qui fournit le point de chute prévisionnel d'un ballon pour les 7 jours suivants : CUSF Hourly predictor.
L'adresse Internet du landing predictor est : CUSF landing predictor

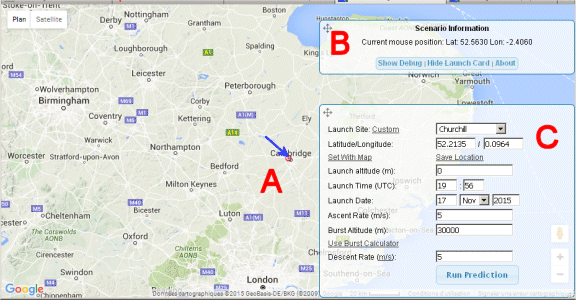

Ecran principal
La carte de fond est basée
sur Google-map. Il est possible de choisir la vue satellite ou
la vue Plan.Par défaut elle est centrée sur la ville de Cambridge (G).
Il est bien sûr possible de zoomer et dézoomer en cliquant sur l'outil zoom (+ et -) situé en bas et à droite de la fenêtre ou en utilisant la molette de la souris.
En dehors de tout calcul, la boîte de dialogue B permet de mesurer la position d'un point en degrés décimaux mais elle affichera des informations intéressantes après le calcul de trajectoire comme on le verra plus bas.
Dans un premier temps c'est surtout le formulaire de la boîte C qui va nous servir pour paramétrer le calcul de trajectoire.
Ces deux boîtes peuvent être déplacées en cliquant-glissant sur les croix de leur coin supérieur-gauche.
Le point de lâcher est indiqué par un marqueur circulaire rouge et blanc (indiqué par une flèche sur la figure).
Paramétrage
Il consiste en :
- positionner le point de lâcher
- préciser la date et l'heure de lâcher
- fournir la vitesse de montée et d'impact ainsi que l'altitude d'éclatement

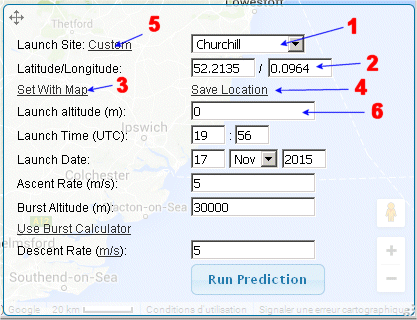

Positionnement du point de lâcher
La liste déroulante 1 étant réservée aux propriétaires
du site, nous devrons founir la position du point de lâcher
par une des solutions suivantes :1) En entrant la latitude et la longitude en degrés décimaux dans la zone de saisie 2 et l'atitude dans 6
2) En cliquant sur la carte
- afficher la portion de carte contenant l'endroit
- cliquer sur le bouton "Set With Map" (rep. 3)
- fermer la boîte "Now click you..." en cliquant sur "close"
- cliquer sur la carte à l'endroit choisi
3) Sauvegarder la position pour une prochaine utilisation
On peut garder jusqu'à 5 endroits de lâchers, du moins tant qu'on ne supprime pas le cookie.
Pour celà, une fois que l'endroit a été choisi :
- cliquer sur le bouton "Save location"
Dans la boîte de dialogue qui s'affiche :
- renseigner éventuellement l'altitude du lieu
- remplacer la valeur de la zone "Site Name" par un nom significatif
- cliquer sur le bouton "Save"
4) Utiliser une position sauvegardée
- cliquer sur le bouton "Custom"
- dans la liste qui s'affiche cliquer sur le bouton "use" en face du nom de l'endroit précédemment sauvegardé
Pour supprimer une position précédemment sauvegardée il suffit de cliquer sur le bouton "delete" situé en face de l'endroit correspondant.

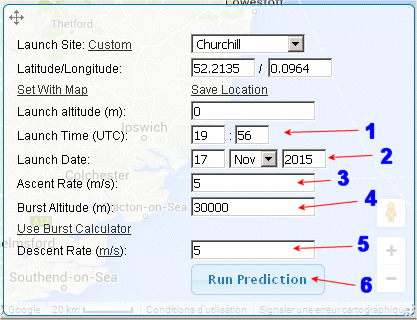

Paramétrage de la trajectoire
1) Date et heure- Saisir l'heure de lâcher (zone 1)
- Indiquer la date de lâcher (zone 2)
Remarque : le moment du lâcher doit se situer dans le futur et dans un délai maximum de 180 heures, soit 7,5 jours. Une boîte de dialogue comportant le message "The server rejected..." s'affichera en cas d'erreur. Il est d'ailleurs absurde de vouloir faire des prévisions plus de quelques jours à l'avance.
2) paramètres
Ces valeurs dépendent de beaucoup d'éléments et sont de toute façon approximatifs. On trouvera des valeurs moyennes basées sur les statistiques dans les fiches de chaque station de radiosondage (chapitre 2)
- Vitesse de montée en m/s (par défaut utiliser 5m/s = 300m/min) (zone 3)
- Vitesse d'impact en m/s (par défaut utiliser 5m/s = 300m/min) (zone 5). Il s'agit de la vitesse à laquelle la sonde touche le sol.
- Altitude d'éclatement en m (zone 4)
Remarques : l'utilisation de l'outil "Burst Calculator" peut éventuellement intéresser les aérotechniciens mais les chasseurs de radiosondes devront se contenter des statistiques de chaque centre. Noter que les ballons Kaymont sont des Totex.
3) Exécution du calcul
Cliquer sur le bouton : "Run Prediction" (6)

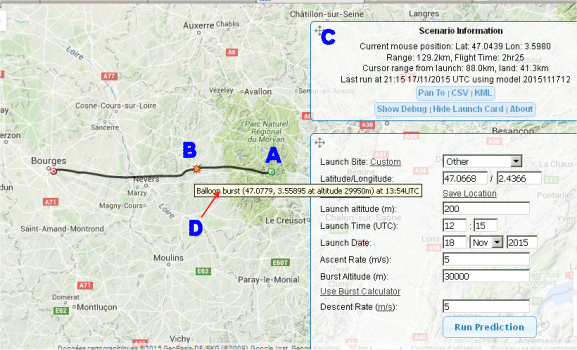

Résultat du calcul
Le calcul est très rapide,
la trajectoire est tracée en moins de 5 secondes. La carte
se recentre automatiquement sur le lieu de lâcher. Il suffit
de la déplacer par cliquer-glisser pour faire apparaître
le point d'impact (A) symbolisé par un point vert et
blanc et le point d'éclatement (B)
représenté par un symbole évoquant une explosion.En déplaçant le curseur on peut faire s'afficher dans la boîte C la distance séparant la position pointée et le point de lâcher "Cursor range from launch" égal à 88.0km dans l'exemple ci-contre. La distance entre le curseur et le point d'impact suit le libellé "land" (ici 41.3km)
Dans cette même boîte on trouvera :
- distance parcourue par la sonde "Range", ici 129.2km
- durée du vol "Flight Time", ici 2h25
Lorsque le pointeur de la souris se trouve au dessus du point d'éclatement, la position de ce dernier ainsi que l'altitude et l'heure d'éclatement s'affichent (rep. D)
Fiablilité des prévisions
Comme ceux des autres outils de calculs de prévision de trajection, les prévisions de CUSF dépendent uniquement des données qu'on lui fournit : windgram ou paramètres de la trajectoire.
Voir la page : Incertitude sur la prévision de trajectoire
