(traduzione di Aki IZ0MVN)
Vedere anche: : Il
calcolo di traiettoria -
Scopo della tappa
- Tracciare di nuovo curve e traiettorie a partire dal file "digitalsonde9999887766Z_A9999999.txt"
La tappa precedente
tappa 5: decodifica della posizione
GPS di una RS92SGP
Il file "digitalsonde9999887766Z_A9999999.txt"
Quando si avvia la decodifica di una RS92SGP, viene creato un
file testo per contenere tutti i dati ricevuti dalla sonda. Esso
viene chiuso quando si preme sul tasto "quadratino nero"
per far cessare la decodifica. I byte che contiene, sotto forma
esadecimale, possono essere ritrattati di nuovo dall'operazione
"GPS post-process" per visualizzare non solamente il
tracciato della traiettoria ma anche tutte le curve PTU, GPS
pseudo-ranges...
Il nome del file è della forma "digitalsonde9999887766Z_A9999999.txt"
dove:
- 9999: anno
- 88: mese
- 77: giorno
- 66: ora Z (TU)
- A9999999: numero di serie della RS.
Esso viene creato nella cartella indicata durante la parametrizzazione
con il menu "Options/Directories/Data Directory".
Per una decodifica un po' lunga di una radiosonda, la dimensione
del file può superare 4 o 5 MB.
GPS post-process
Per visualizzare di nuovo i dati
registrati durante una decodifica precedente:
1) caricare la mappa (creazione di una mappa, vedi tappa
4)
- nel menù "Files" cliccare sull'opzione
"load a map";
- scegliere il file corrispondente alla mappa;
2) caricare il file dei dati "digitalsonde..."
- nel menù "Files" cliccare sull'opzione
"load raw data";
- scegliere il file "digitalsonde..." da decodificare;
3) armare il GPS e lanciare la decodifica;
- nel menù "Tools" cliccare sull'opzione
"GPS post-process";

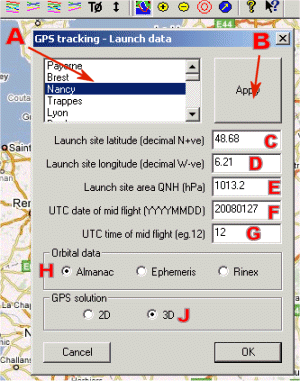

La finestra di dialogo, qui a lato, si apre.
a) scegliere il Centro meteo nella lista scorrevole A, poi premere il tasto B.
Altrimenti, cogliere le coordinate geografiche nelle zone C e D (se non si conosce l'ubicazione di lancio,
il meglio è immettere le coordinate del sito d'ascolto);
b) lasciare il valore predefinito della pressione atmosferica
(1013 hPa);
c) verificare la data F e l'ora
G del lancio (0, 6, 12, 18Z);
d) scegliere l'opzione "Almanac" in H;
e) scegliere l'opzione "3D" in J;
La conferma con il tasto [OK]
provoca l'apertura di una finestra di selezione di file. Si sceglierà
il file "Almanac" (estensione .AL3) del giorno in cui
ha avuto luogo la prima decodifica e si confermerà.
Il tracciato della posizione GPS sulla mappa comincia allora,
punto per punto.
Sonde Finder
Se le coordinate del luogo di ascolto sono correttamente immesse
(menù "options/home location") si può
conoscere, per ogni punto verde, la direzione e la distanza che
separa la RS dal luogo di ascolto.
Un esempio di decodifica

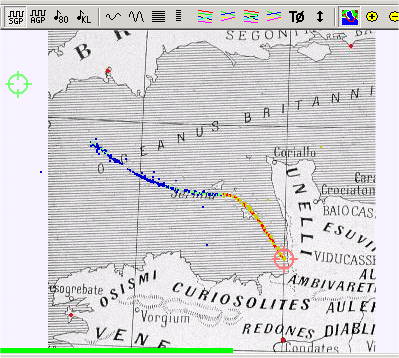

La
decodifica data in esempio, qui a lato, è stata effettuata
da Denis, F6GKQ, il 22/01/2008 alle 12Z. E' cominciata quando
la RS era ancora a 280 km di distanza a una quota di 19600 m;
si è interrotta per una mezz'ora, per ragioni di propagazione
delle onde, ed ha ripreso quando la sonda ha superato i 30000
metri di quota.
Lo scoppio è avvenuto a 36395 m secondo i dati GPS, solamente
a 32118 m secondo le misure barometriche. Se si interroga il sito
di l'UWYO (v. collegamenti) il
GPS potrebbe avere ragione poiché la sonda ha trasmesso
misure ufficiali fino a 35906m.
La perdita del segnale è avvenuta quando la radiosonda
era a 100 km di distanza, a una quota di circa 400 m secondo il
GPS. Altitudine da considerare con circospezione.
Altre informazioni risultano da questa decodifica:
- Velocità di salita media di 332m/min;
- Velocità di caduta che supera i 2000m/mn all'inizio,
di 300m/min arrivando a bassa quota;
- Ora del lancio: 11h01Z (TU);
Questi dati, forniti dalla decodifica, permetteranno di parametrizzare
meglio BT per ottenere previsioni più affidabili. (v. calcoli di traiettoria)
Tappa seguente
Un esercizio pratico per ravvisare
ciò che è essenziale nell'inseguimento delle RS92SGP.
Sarà basato sulla decodifica che abbiamo appena visto.
Note esplicative
Se si ignora da dove viene il file "digital...", ecco
il metodo:
- caricare la mappa Europe-fond.jpg (v. paragrafo "File
e documenti").
- effettuare un GPS post-process precisando una posizione
"launchsite" nel mezzo della mappa d'Europa (Milano,
per es.) e utilizzando una data, ora e file .AL3 qualunque;
- andare nella schermata "raw parameter graph"
e cliccare (destro) sulle curve per visualizzare la finestra "cursor
data": vengono mostrati il giorno della settimana e l'ora.
- rifare un GPS post-process precisando il giorno e l'ora
e scegliendo un file .AL3 vicino a questa data. Se non si dispone
del file .AL3 della giusta data, se ne può scaricare uno
utilizzando il menù "Tools/GPS Elements/almanac
from Internet".
- ritornare nella schermata "raw parameter graph",
visualizzare la finestra "cursor data" e spostare
il cursore del mouse sulle curve finché la spia dei dati
GPS passi al verde. Annotare la posizione GPS, è quella
che ci servirà da "launchsite" provvisorio.
File e documenti
1) File "lauchsites.txt"
(per Sud Europe) da mettere nella cartella "log files"
di Sondemonitor. Contiene le coordinate delle 30 stazioni di radiosondaggio
più utili che rilasciano delle RS92SGP.
2) Mappa "Europe-Sud.jpg"
e suo file di calibrazione "Europe-Sud.clb"
da copiare nella cartella "chart files" di SM.
Questa mappa molto pallida rende perfettamente visibile la visualizzazione
dei punti di tracciato di traiettoria.
