Voir aussi : diagramme
des vents - Caractéristiques
de l'atmosphère standard -

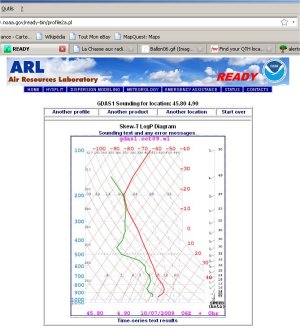

Lorsqu'on cherche à récupérer
sur le site de NOAA-READY (http://www.arl.noaa.gov/ready/cmet.html)
le diagramme des vents nécessaire pour effectuer un calcul
de trajectoire, on tombe sur l'écran ci-contre.
Wikipédia nous apprend que la figure représente
un : "Skew-T" qui est l'un des quatre diagrammes
thermodynamiques utilisés pour analyser la structure thermique
de l'atmosphère. Le nom vient de l'aspect incliné
(skewed en anglais) de l'axe des températures. Il est utilisé
pour pointer la température et le point de rosée
provenant d'un sondage aérologique par radiosondes, d'un
avion ou extrapolées par satellite.
Claude, F4UGF, a demandé à son ami Gérard,
un météorologue amateur averti et passionné
(voir son blog), de
nous expliquer le Skew-t du 07/10/2009 à 06Z.

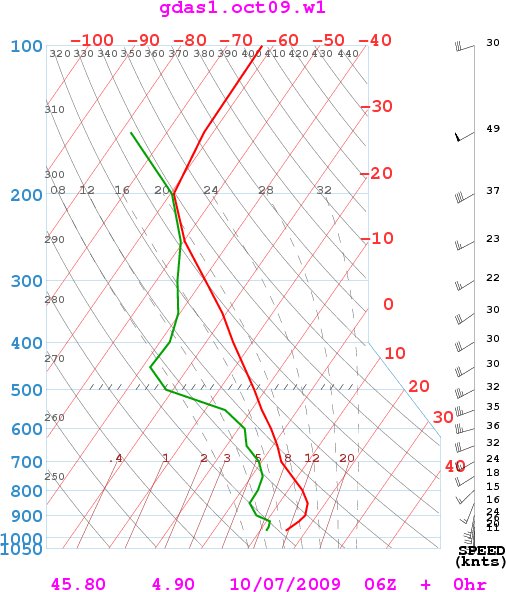

Description
Les flèches à droite
du graphique indiquent à chaque niveau d'altitude la direction
et la vitesse du vent avec la barbule au bout du trait :
- un triangle (en haut) signifie 50 noeuds la direction étant
de sud-ouest à cet endroit
- un trait long signifie 10 noeuds avec un nombre allant de 1
à 4 pour 10 à 40 noeuds
- un trait court signifie 5 noeuds
Le noeud égale un peu moins de la moitié d'un km/h
n noeuds = 2n -2n/10 km/h vent moyen, pas des rafales.
On distingue un petit coup de sud dans les basses couches puis
au dessus un vent de sud-ouest croissant. Pour le vent, si la
vitesse est croissante jusqu'à la Tropopause, c'est en
raison de la présence du jet stream qui passe dessus.
Le graphique donne :
En ordonnée les niveaux de pression qui peuvent être
convertis en altitude (pressions de 100 à 1000 hPa)
En abcisse les températures :
La courbe rouge à droite fournit la température,
celle de gauche la température du point de rosée
(soit celle du même air saturé en humidité,
le thermomètre est mouillé). Plus les courbes sont
éloignées plus l'air est sec ce qui est le cas ce
7 octobre. En cas d'air saturé les deux courbes se rejoignent,
par exemple dans un nuage comme c'est le cas entre 350 et 200hPa,
8000m à 12000m environ)
Pour la température, qui décroit avec l'altitude,
on distingue 2 choses :
1 - vers 12000m (200hPa) le sens s'inverse en franchissant la
tropopause qui correspond au passage de la basse atmosphère
ou troposphère à la stratosphère. Chez nous
ce niveau varie de 8000 à 12000 m environ, il est haut
ce 7 octobre, normal car on est dans de l'air d'origine méridionale.
2- dans les basses couches on distingue le coup de chaleur lié
au courant de sud jusqu'à 3500 mètres d'altitude
(650hPa)
La pente de la courbe fournit le gradient selon l'altitude, on
peut aussi distinguer les niveaux d'inversion de température,
important pour les brouillards, les niveaux de nuages, car l'air
qui monte est arrêté à ces niveaux, il y en
a un petit ici, entre 950 et 900hPa.
17 octobre 2014 à 15Z, Territoire de Belfort
La photo ci-dessous montre un ciel se couvrant progressivement
de cirrus en provenance de l'ouest (on regarde vers le SW). Une
traînée d'avion persistante (à gauche) montre
que l'humidité relative est proche de 100% à l'altitude
où il vole.

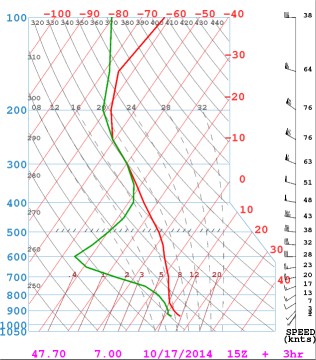

Etabli au même moment, l'émagramme de la figure de
droite montre que la courbe de température et celle du
point de rosée se touchent entre 260 hPa (8000 m)
et 350 hPa (10000 m), ce qui signifie que l'humidité
relative entre ces deux niveaux est de 100%, condition propice
à la condensation de la vapeur d'eau contenue dans l'air
et par conséquent à la formation de nuages. A ces
altitudes, il s'agit de cirrus, facilement identifiables sur la
photo.
La correspondance entre l'émagramme et l'état réel
du ciel n'est pas toujours aussi évidente car l'émagramme
est établi pour un instant donné et pour une zone
qui peut couvrir des milliers de km².
 |
 |
|
| L'avion qui laisse une traînée persistante vole à une altitude comprise entre 8000 et 10000m. | Etat de l'atmosphère le 17/10/2014 à 15Z dans le Territoire de Belfort |
