GRAW

La société allemande GRAW a été fondée en 1938 par le docteur Josef GRAW, physicien. Elle est devenue GRAW-Radiosondes en 2003.
Le site de GRAW.DE (voir page liens) ne donne guère d'informations.

Description

La radiosonde DFM-90 a été développée par GRAW en 1990. L'acronyme DFM signifie : Digital, Flexible, Modular.
La version avec GPS, référencée DFM-90 DGPS, est apparue en 1995.
La DFM-97 a été développée en 1998. Depuis 2006, c'est la DFM-06 qui est le modèle commercialisé par GRAW.

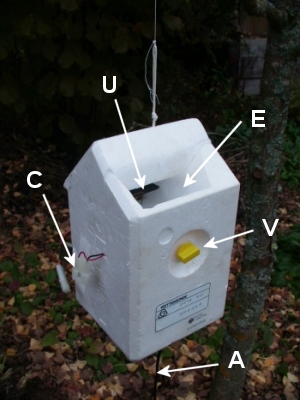

U : capteur d'hygrométrie
E : canal de circulation de l'air autour du capteur d'hygrométrie
V : vis d'assemblage des deux coquilles de polystyrène
A : Antenne d'émission quart d'onde sur 403MHz
C : Connecteur de mise sous tension




Caractéristiques

Dimensions : 220 x 140 x 125 mm
Masse : 340g environ avec les piles et la ficelle
Fréquence : 400 à 406 MHz réglable à l'aide d'un petit condensateur ajustable
Alimentation : 16V - Bloc de 11 piles alcalines de 1,5 V type LR03A Panasonix "PowerLine"
Autonomie :
Modulation :
Puissance d'émission :
Capteurs : Pression : capsule anéroïde diamètre 5cm ; Température par sonde placée au bout d'une tige ; Humidité relative par capteur placé dans un canal moulé dans le boîtier en polystyrène


Photos

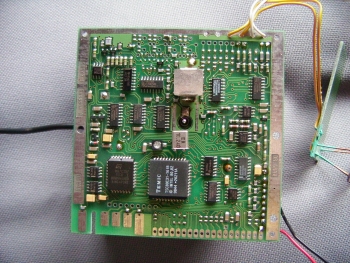

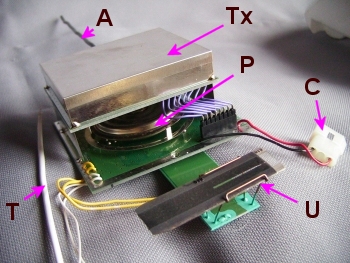

(A) antenne - (Tx) émetteur 403 MHz - (T) bras porte-capteur de température - (C) connecteur d'alimentation - (U) capteur d'humidité - (P) capsule anéroïde		Platine de traitement et numérisation des informations PTU

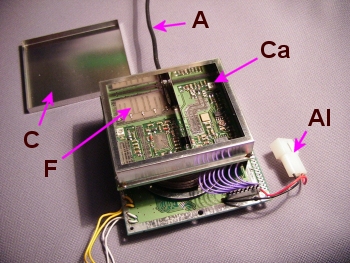

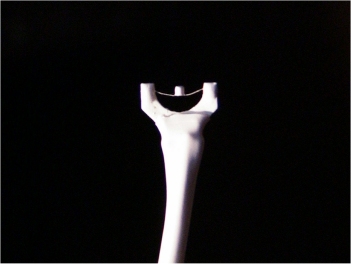

L'émetteur 403MHz : (A) antenne - (C) couvercle du boîtier - (Ca) condensateur ajustable - (Al) connecteur d'alimentation - (F) filtre de sortie		Capteur de température (grossi 6x)

Emetteur

Sa fréquence, déterminée par un synthétiseur à PLL, est entrée dans une mémoire non volatile à l'aide d'une liaison série RS-232.

Modulation

La DFM-90 peut être écoutée en AM, WFM et accessoirement en NFM
